LC2201——1.5A 2MHz 6V Synchronous Buck Converter
LC2201是一款低压同步直流降压芯片。其工作电压范围为2.6V~6V，负载能力1.5A，2MHz的工作频率保证了输出静态纹波可以做到20mV以下，同时较高的工作频率可以大幅减小了外部电感感值，整体BOM成本更低，外围应用可以完美兼容市场同类产品，并且LC2201具有完善保护机制，如软启动功能，过压保护，限流保护，过温及短路保护等，保证了芯片工作的稳定性及可靠性。
▲LC2201
▼LC2201
LC2201产品特色
工作电压范围2.6V~6V
1.5A电流的负载能力
2MHz的开关频率
100%占空比
轻载高效，最高97%的效率
短路保护、过压保护，限流保护，过温保护等
内置软启动功能
VFB=0.6V
SOT23-5封装
LC2201应用市场
机顶盒
无线路由器
电视板卡
光猫

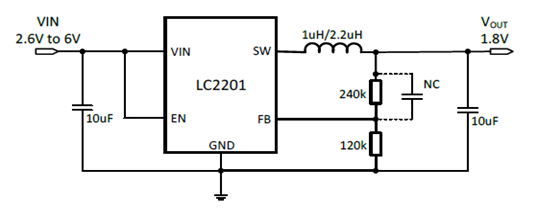

LC2201典型应用示列电路图
电容选取: 输入，输出电容10u，ESR小的陶片电容为最佳选择。
电感选取: 选取1uH或2.2uH的功率电感
布板要求：
输入输出电容尽量靠近IC管脚，大电流路径尽量短
FB电阻尽量靠近IC管脚和GND

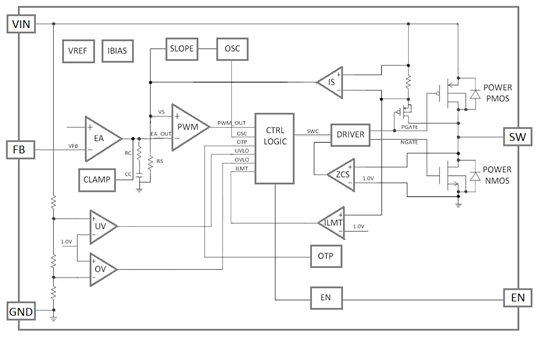

LC2201内部框图
LC2201性能特性
高转换效率

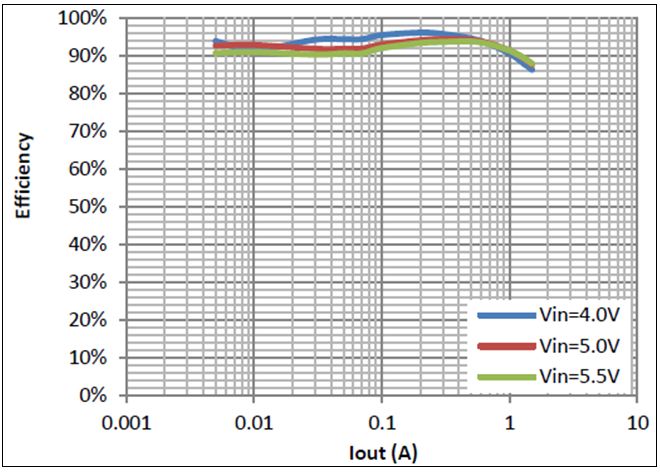

Efficiency vs. Output Current (Vout=3.3V)

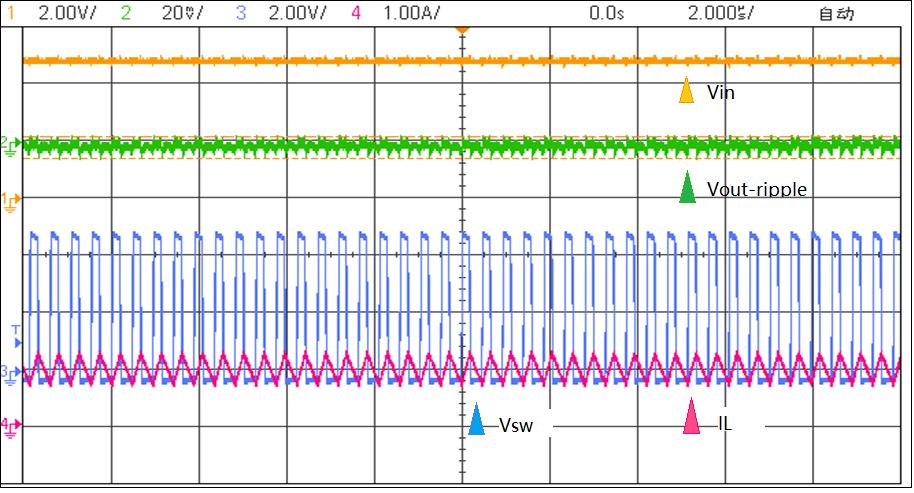

稳定工作波形

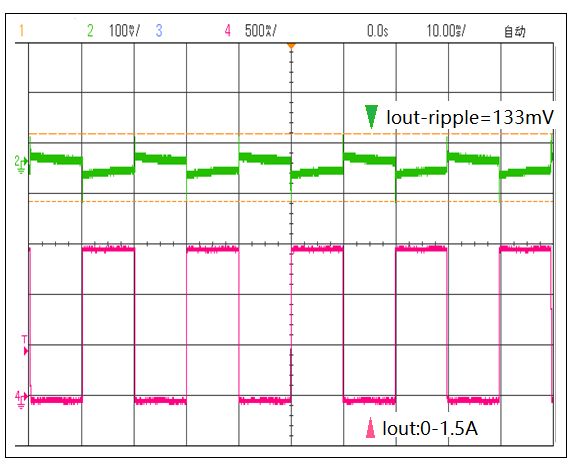

快速负载响应
Vout=1.2V，Vin=5V

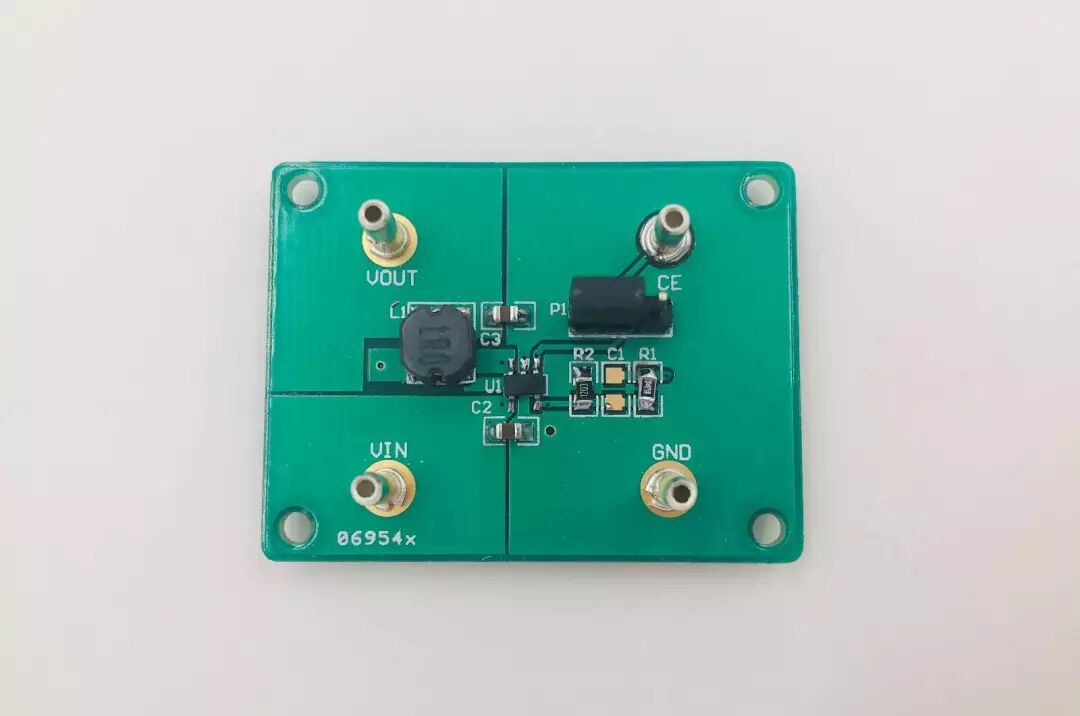

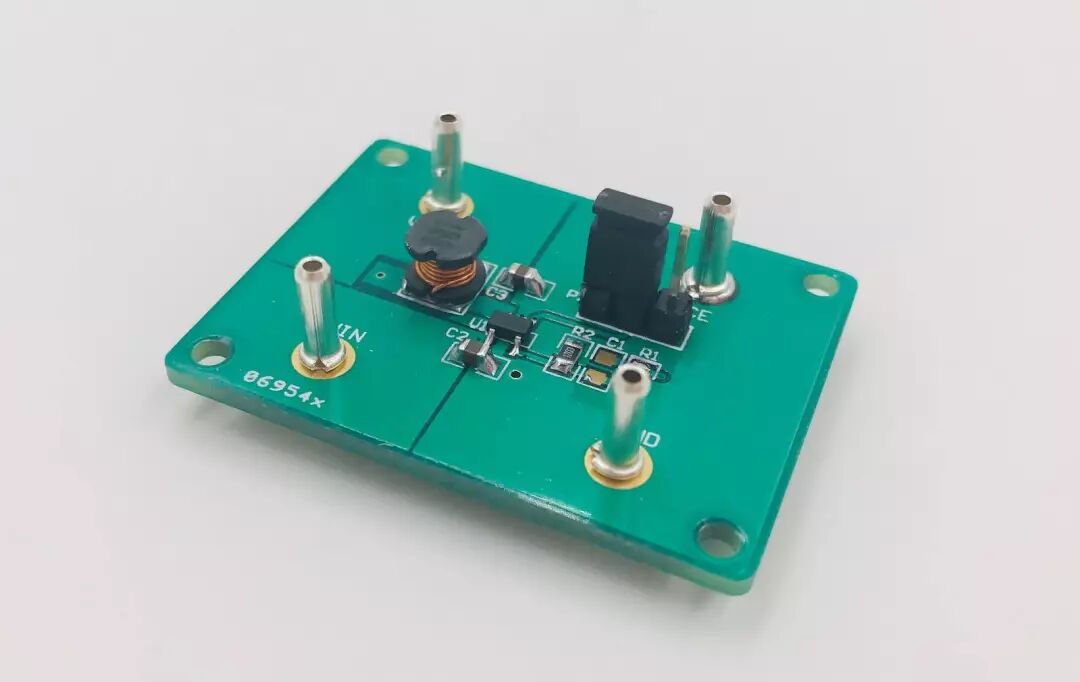

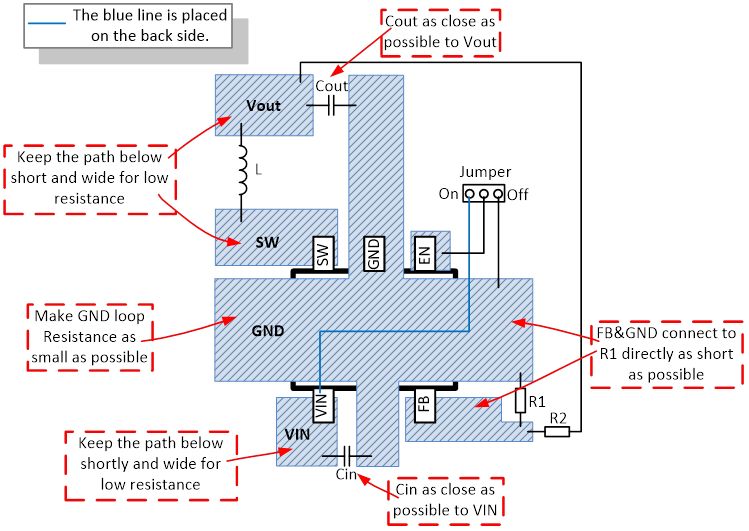

LC2201PCB布局
LC2201封装形式
