LC2742——42V, 5.5A CV and Dual CC Step-Down DC/DC Converter

岭芯市场部 上海岭芯微

LC2742是一款高性能、高可靠性带CV/CC模式大电流降压型DC-DC转换器。最大输入电压可达42V，工作输入电压从8.5V到32V，可提供5.5A的连续输出电流，输出电流精度可在正负7%以内，不需要外部补偿，线补150mV，正极双路限流。结合SOP-8的封装，以良好的状态呈现在您的面前。


LC2742产品特点

  •  高转换效率 Vin=12V，Iout=4.8A时，Efficiency可达94%

  •  高定电流精度

  • 完整的保护功能

 ——过温保护

 ——欠压保护

 ——输入过压保护

 ——输出过压保护

 ——短路保护(打嗝模式)

  • EMC轻松过，可节省磁性组件

  • PCB布局简易

  • 超高ESD保护，HBM大于5KV

  • 同步降压，内置上管MOSFET，SOP-8封装形式


LC2742应用市场

  • 车充

  • 汽车DVD

  • 行车记录仪

  • 工业



LC2742典型应用示列电路图

◆ ◆ ◆

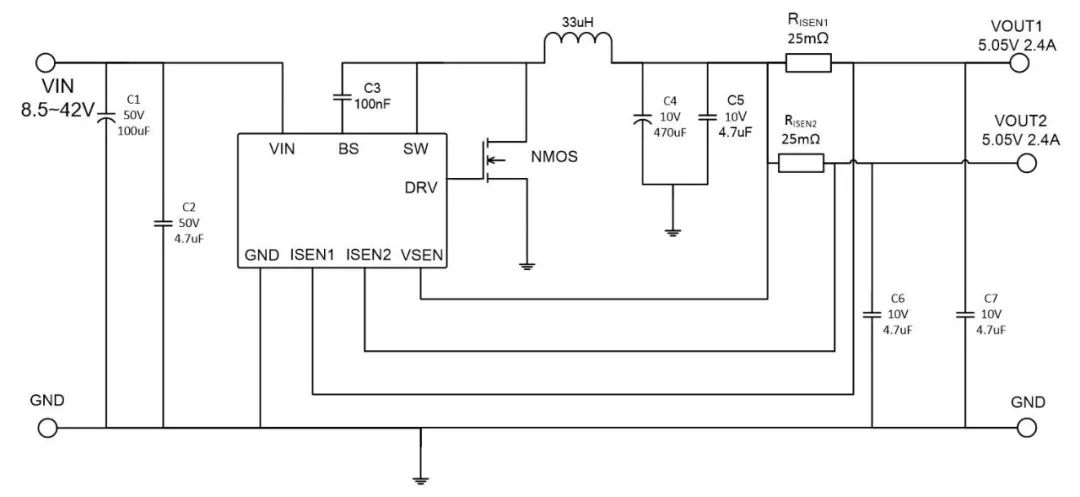

Dual Channel Application


◆ ◆ ◆

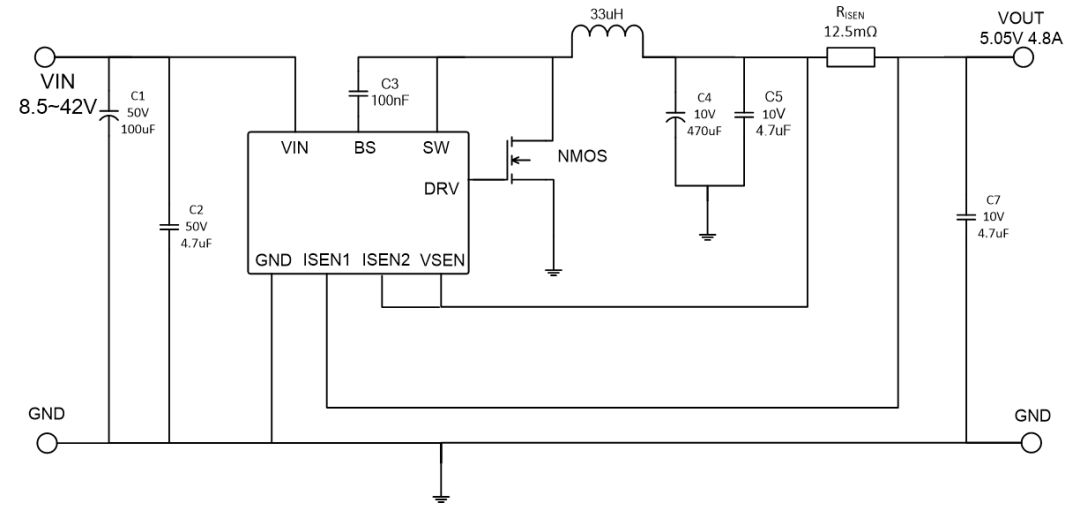

Single Channel Application


LC2742典型性能特性

◆ ◆ ◆

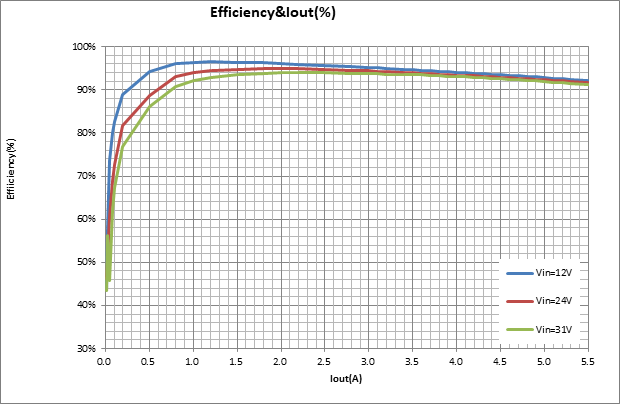

高转换效率


◆ ◆ ◆

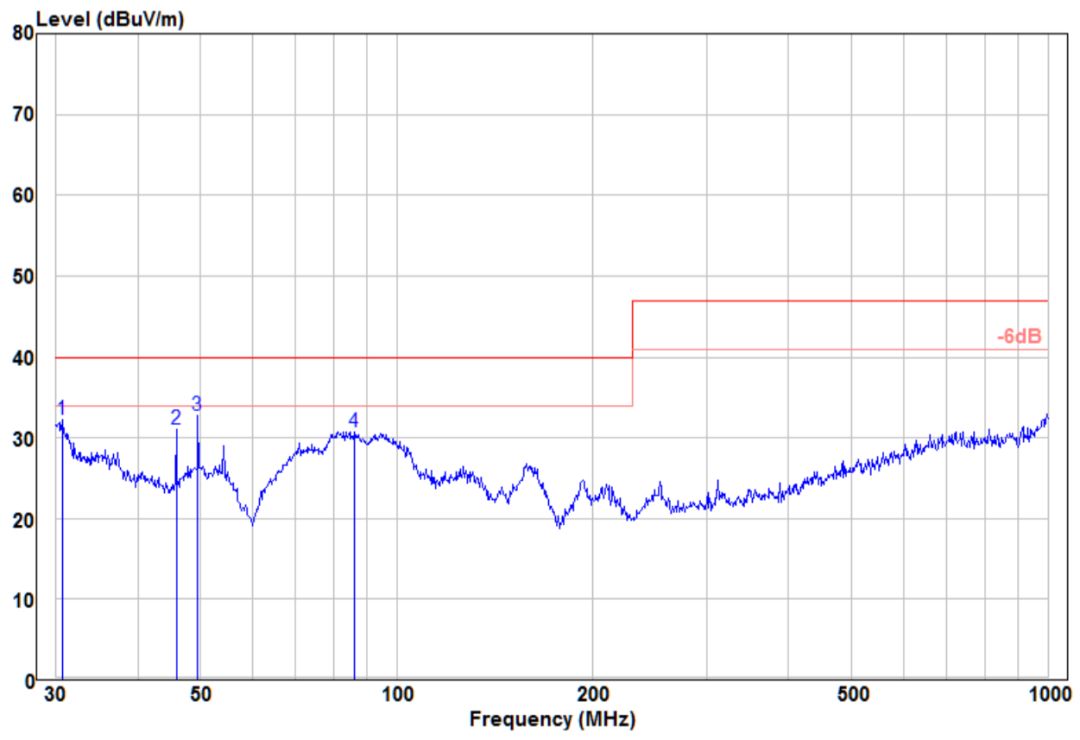

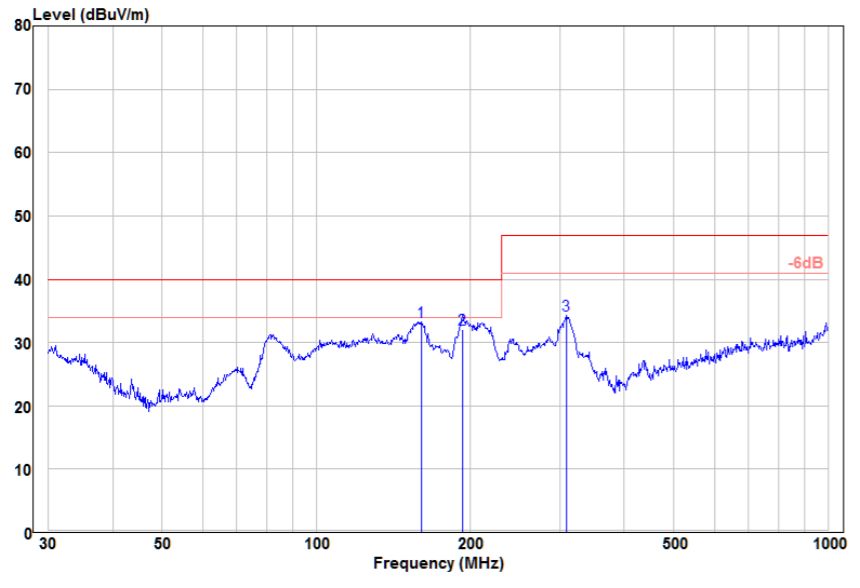

EMC轻松过，并能节省外围磁性电路


◆ ◆ ◆

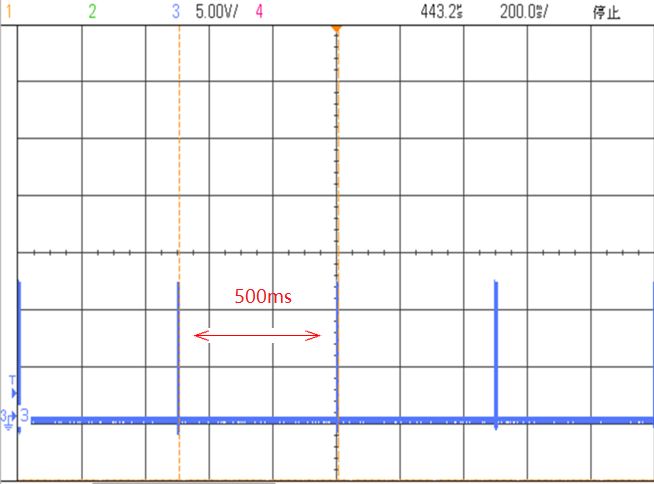

完整的保护功能

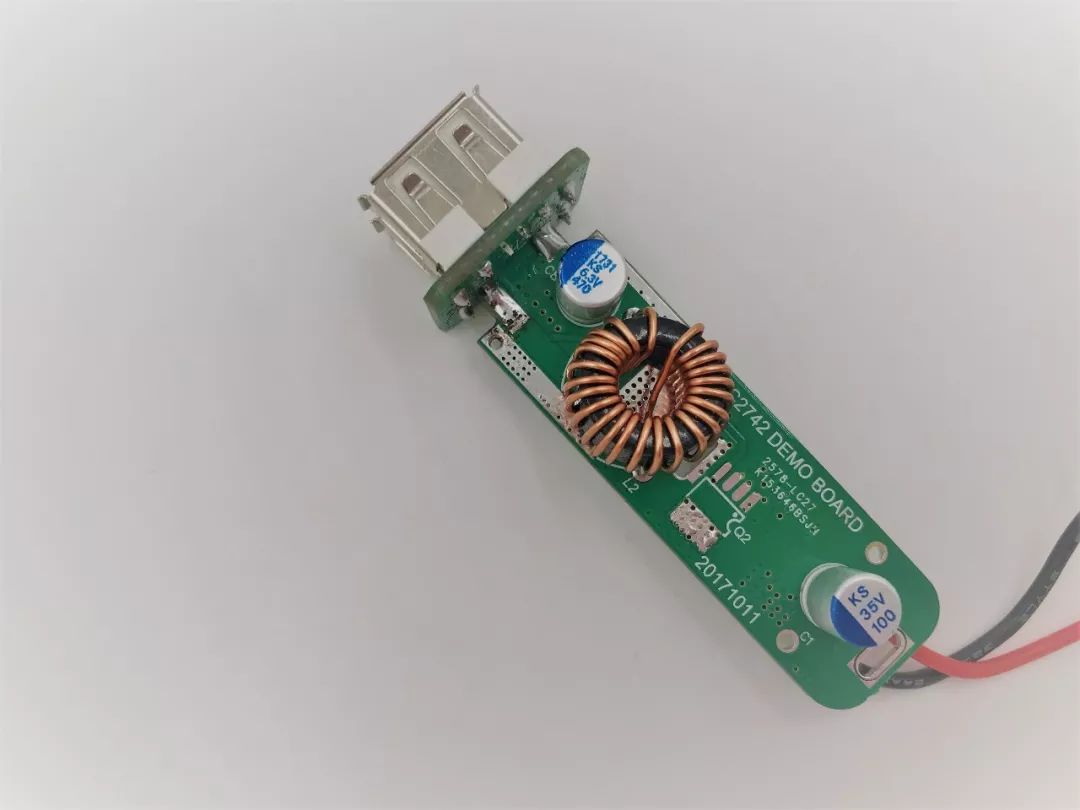

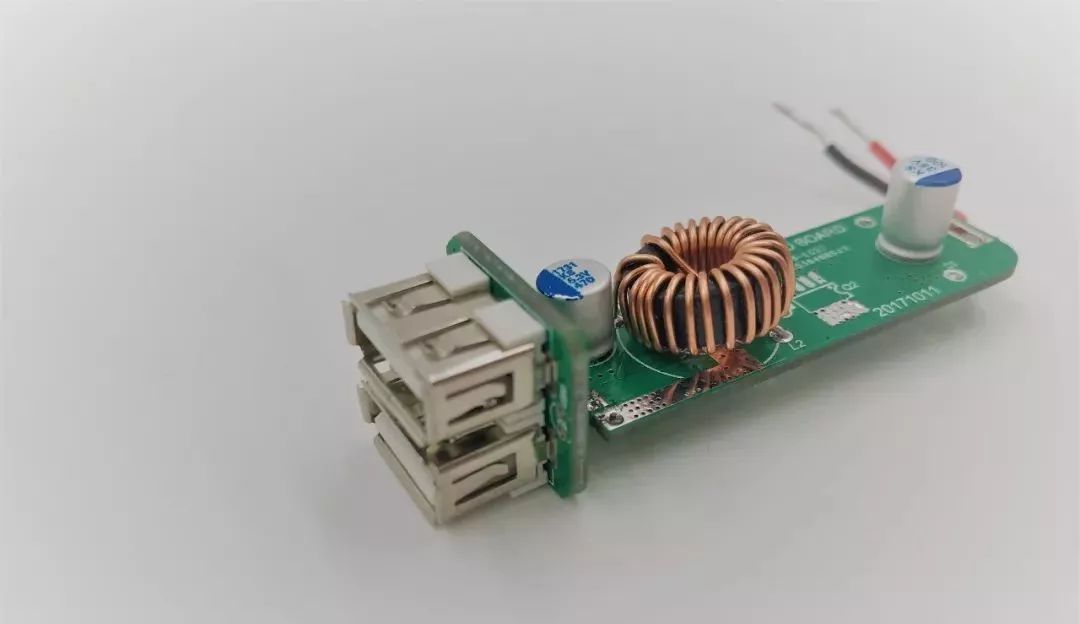

LC2742 PCB布局

◆ ◆ ◆

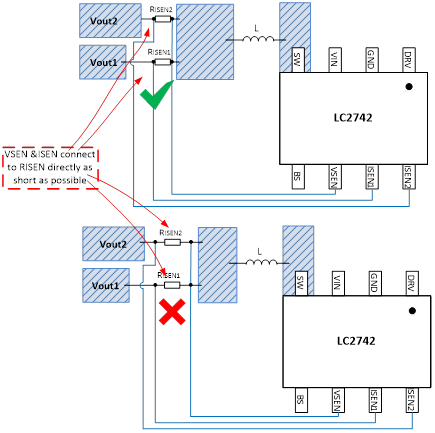

Part 1


◆ ◆ ◆

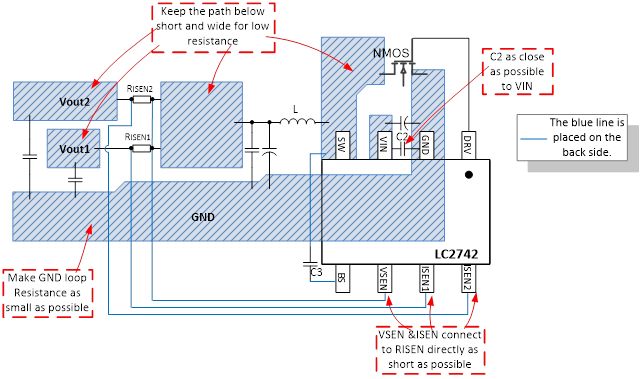

Part 2

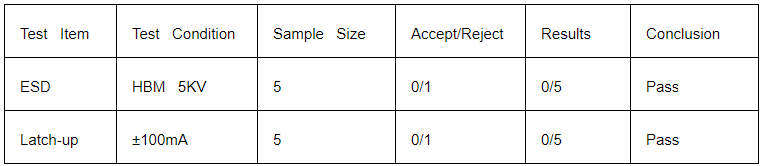

LC2742 ESD保护电压


LC2742 SOP-8封装形式



更多车充产品供您选择

  1. LC2730——CC&CV Buck Converter

  2. LC2731——34V, 100% Duty Cycle CC&CV Buck Converter

  3. LC2740——42V, 100% Duty Cycle CC&CV Buck Converter

  4. LC2741——43V, 4A CV and Dual CC Step-Down DC/DC Converter
