实现更加精简、高效的控制是电机驱动芯片长久的追求，为了满足电机控制领域对直流无刷电机（BLDC）或永磁同步电机（PMSM）驱动更加高效、静音、灵活的要求，峰岹推出集成8051内核和电机控制引擎(ME)的双核电机驱动MCU——FU68系列，其中，8051内核处理常规事务，ME处理电机驱动控制，双核协同工作实现各种高性能电机控制。该系列芯片将高速运算放大器、比较器、Pre-driver(FU6811除外)、LDO集成于芯片内部，大大简化外围电路，与传统方案比较，减少元器件面积80%，灵活性高，开发简单。

应用领域：

典型应用领域：抽油烟机、室内机、室外机、压缩机、吊扇、落地扇、排气扇、吹风筒、电动车、电动工具、航模和工业风机等。

(典型应用）

适应电机类型：直流无刷电机（BLDC）、永磁同步电机（PMSM）、单相电机、交流感应电机。

开发支持：

FU68系列评估板是评估此系列IC的完整控制方案，主要控制方式包括： FOC、有感SVPWM、有感方波、无感方波控制，可用于学习FU68系列IC的基本功能。

FU68系列特性：

（1）“双核”MCU：集成8051内核及高速电机控制引擎（ME），8051内核大部分指令周期为1T或2T，芯片内部集成有高速运算放大器、比较器、Pre-driver(FU6811除外)、高速ADC、高速乘/除法器、CRC、SPI、I2C、UART、多种TIMER、PWM等功能，内置高压LDO；

（2）单芯片全集成：以FOC（磁场定向控制）方案为例，元器件对比如下：

传统FOC方案：LDO + MCU + 运放 + Pre-Driver + MOS；

采用FU68系列方案：FU6831 + MOS，元器件面积减少82%；

（3）硬件固化FOC算法：针对FOC控制，传统的解决方案普遍采用32bit MCU或DSP来实现，普通32bit MCU执行一个周期的FOC算法需要30uS(MCU主频48MHz)以上，而FU68系列芯片通过ME硬件执行FOC算法只需要5.6uS，执行时间减少81.3%，极大提高了芯片的执行效率，并提升了FOC高速应用的可靠性；

（4）内部集成驱动算法：芯片内部集成了驱动算法，用户调试方案时只需要配置相应寄存器，降低了FOC等方案的开发难度，缩短了项目的开发周期和软件设计成本，极大提高了应用方案的竞争力。

（5）FU68系列现共分为三款芯片：FU6811，FU6831和FU6818

FU6811为GateDriver输出；

FU6831为3P3NPre-driver输出；

FU6818为6N Pre-driver输出。

供货情况：

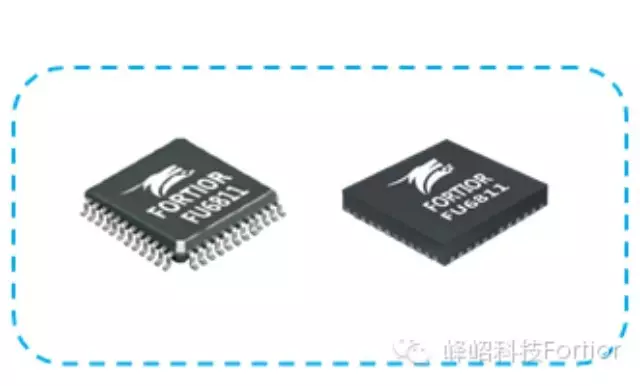

FU68系列芯片已开始供货，FU6831、FU6811提供两种封装方式： LQFP4（7mm*7mm*1.4mm）、QFN48（6mm*6mm*0.75mm），FU6818封装采用QFN56（7mm*7mm*0.75mm）。
